ACTIVIDADES DEL TEMA 5

Busca en internet, qué dispositivos podemos conectar a:

1 El puerto IEEE1394. Busca una imagen de los distintos tipos de puertos Firewire que existen.¿Cómo es este puerto en un portátil?.

IEEE 1394 es un tipo de conexión para diversas plataformas, destinado a la entrada y salida de datos en serie a gran velocidad. Suele utilizarse para la interconexión de dispositivos digitales como cámaras digitales y videocámaras a computadoras.

2 Haz lo mismo con los puertos USB, paralelo, serie, IrDA y Bluetooth

USB:

La mayor parte de los ordenadores tienen múltiples puertos USB de tipo A para conectar periféricos. Ya sea impresoras, discos duros externos y otros equipos. Esta conexión también está presente en consolas de videojuegos, televisiones, y muchos otros dispositivos.

3 ¿Qué es un PCMCIA? ¿Qué tipo de ordenadores lo llevan y para qué sirve?.

En informática, PC Card (originalmente PCMCIA) es un periférico diseñado para computadoras portátiles. En un principio era usado para expandir la memoria, pero luego se extendió a diversos usos como disco duro, tarjeta de red, tarjeta sintonizadora de TV, puerto paralelo, puerto serial, módem, puerto USB

4 Qué es un puerto thunderbolt.

Thunderbolt, antes conocido por su nombre clave Light Peak, es el nombre utilizado por Intel para designar a un tipo de conector de alta velocidad que hace uso de tecnología óptica.​​ Desde el año 2018 esta tecnología pasa a poder ser implementada por cualquier fabricante sin necesidad de pagar regalías a Intel

5 Sube imágenes de tarjetas EXPRES CARD, PCMCIA, Y PCCARD. Di las diferencias entre unas y otras y para qué se utilizan.

EXPRES CARD:

Las ranuras ExpressCard son unas conexiones de Mac que aparecen en el mercado sustituyendo a las antiguas PCMCIA. Estas tarjetas permiten usar la conectividad USB 2.0 o PCI-Express, en los cuales se pueden utilizar distintos periféricos

PCMCIA:

PCMCIA es el acrónimo de la «Personal Computer Memory Card International Association», que en español es «Asociación internacional de tarjetas de memoria para equipos personales». Existen muchos tipos de dispositivos disponibles con formato de tarjeta PCMCIA: módem, tarjetas de sonido, tarjetas de red.

PCCARD:

En informática, PC Card es un periférico diseñado para computadoras portátiles. En un principio era usado para expandir la memoria, pero luego se extendió a diversos usos como disco duro, tarjeta de red, tarjeta sintonizadora de TV, puerto paralelo, puerto serial, módem, puerto USB

6 Nombra los conectores de la imagen que se adjunta.

1  Conector PS/2

2 Puerto thunderbolt.

3 Conector VGA

4 Conectores USB

5 Conexion LAN

6  Puertos RCA

7 Puertos RCA

8 Puertos RCA

9 Puertos RCA

10 Puertos RCA

11 Puertos RCA

12 Conectores USB

13 Puerto SATA

14 Conector DV-I

15 Conector HDMI

16 Conector DISPLAY PORT

17 Conectores USB

ACTIVIDAD 2

SOPA DE LETRAS Realiza una sopa de letras de 10 x 10 casillas en las que haya que encontrar el nombre de 10 conectores externos o internos.

ACTIVIDAD 3

SUBE IMAGENES

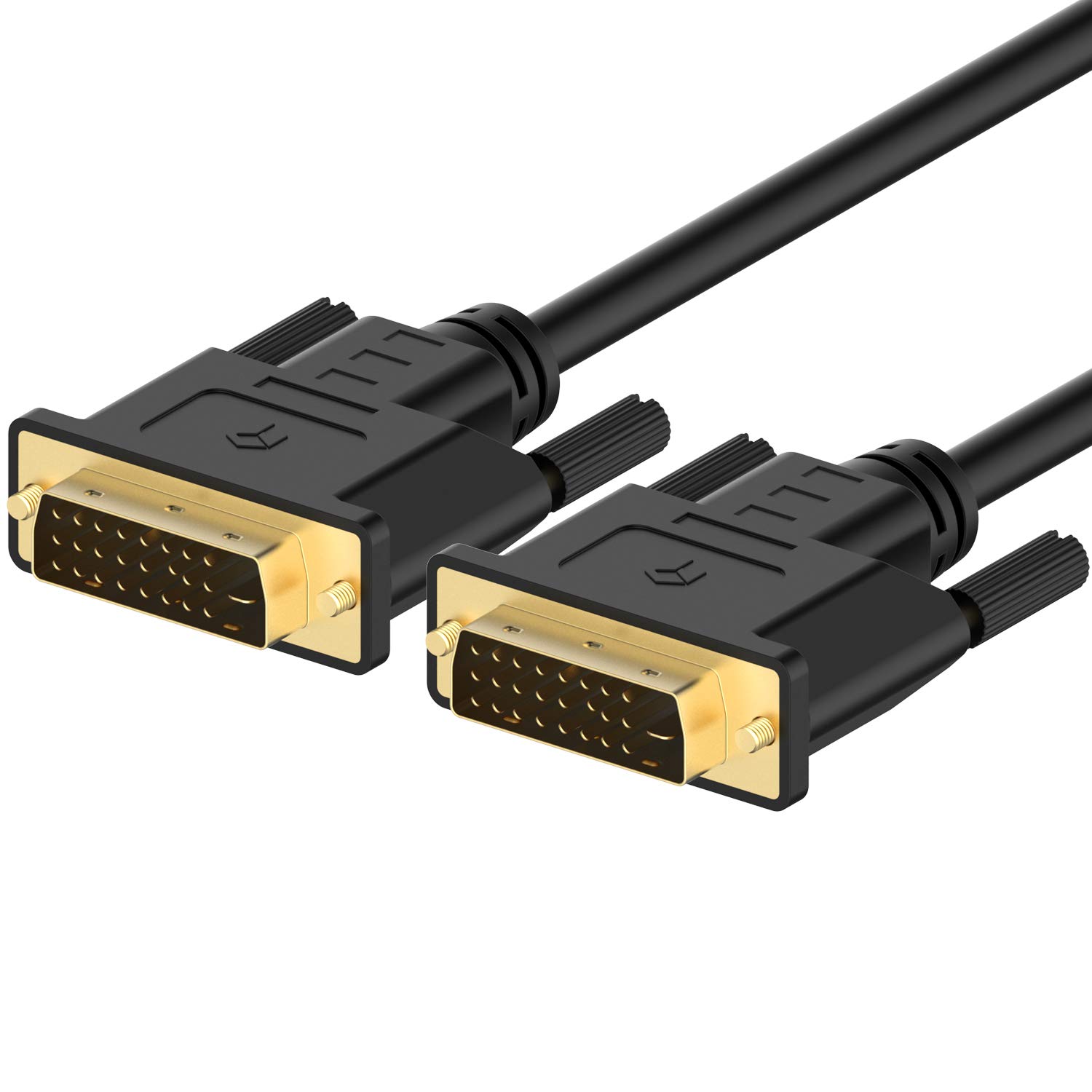

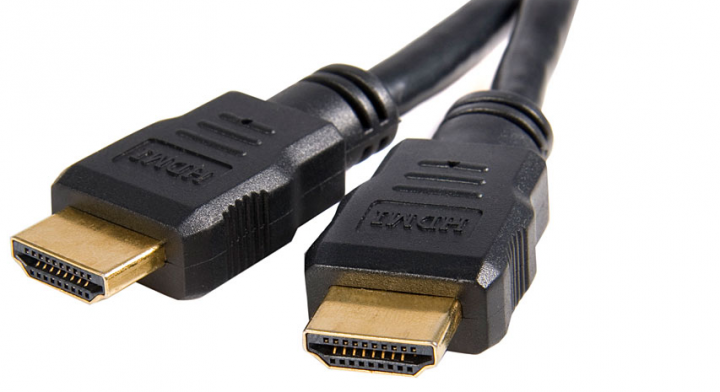

1.-DE DIFERENTES CONECTORES DE SEÑALES DE VIDEO: DVI, HDMI y VGA

2.-DE CONECTORES QUE PUEDAN TRANSMITIR SONIDO.

ACTIVIDAD 4

SUBE IMAGENES, DI PARA QUE SE UTILIZAN Y DI LAS DIFERENCIAS ENTRE

1.-Un puerto serie y otro paralelo.

La principal diferencia entre un puerto serie y un puerto paralelo es la forma en la que se transfiere la información. El puerto serie transmite la información bit a bit, uno tras otro. Los puertos paralelos, por el contrario, pueden transmitir varios bits en paralelo a través de varios canales.

2.-Entre un USB 2 y un USB 3

La principal diferencia apreciable, es la velocidad de transferencia de datos, que es muy superior en el estándar USB 3.0. El soporte de formatos HD es casi nulo en USB 2.0, pero es ampliamente soportado por USB 3.0. Los dispositivos USB 3.0 se pueden conectar en puertos USB 2.0, pero el caso inverso es imposible.

3.- El puerto PS2 del ratón y el del teclado.

Por lo general, el puerto PS/2 de color morado siempre ha estado destinado al de los teclados, mientras que el del color verde es para los ratones. Al funcionar de forma ligeramente diferente, si por ejemplo conectas el teclado en la ranura del ratón, lo más normal es que el ordenador ni siquiera te lo reconozca

4.- El conector mini jack y el RCA

ACTIVIDAD 5

SUBE DOS VIDEOS INTERESANTES SOBRE CONECTORES INTERNOS Y EXTERNOS DEL PC

https://youtu.be/4HkqkccOtts     https://youtu.be/DDAAXseU37M

1.Identifica los conectores que se encuentran en el panel lateral de la placa que utiliza tu ordenador.

PS/2 para ratón; 1- PS/2 para teclado; 3- Puerto paralelo; 4- Puerto VGA; 5- Puertos USB; 6- Puerto RJ-45; 7- Jack de entrada de audio; 8- Jack de salida de audio; 9- Jack de micrófono.

Haz un dibujo o una foto e identifica cada uno de ellos con una leyenda.

Repasa el listado y averigua qué puertos le faltan y sería conveniente que tuviera.

No le falta ninguno estan todos

Busca en Internet si existe la posibilidad de añadir esos puertos mediante tarjetas de expansión y por qué precio te saldría.

-Los puertos RS-232, también conocidos como puertos serie y como puertos COM son uno de los primeros puertos de comunicaciones incorporados a los PC, pero también uno de los más ineficaces.La capacidad máxima que se alcanza en este tipo de puerto es de 20KB/s. -En cuanto a la velocidad,en el caso de los puertos RS-232 la unidad de medida es el Baudio, en lugar de utilizar el más habitual hoy en día de bit por segundo, siendo el ratio de entre 75 baudios y 128000 baudios, aunque los más utilizados son 9600, 14400 y 19200 baudios. -En cuanto a los puertos COM hay quehacer una aclaración. Los PC reconocen como puerto COM a todo puerto que se crea destinado a comunicaciones (independientemente de su interface), como pueden ser los puertos de comunicación creados por un Bluetooth.

2.En informática, ¿qué es lo que se conoce como puerto?

El puerto es una interfaz de comunicaciones de datos digitales, frecuentemente utilizado por computadoras y periféricos, donde la información es transmitida bit a bit, enviando un solo bit a la vez; en contraste con el puerto paralelo que envía varios bits simultáneamente

3.Indica las diferencias existentes entre puerto serie y puerto paralelo.

La comparación entre la transmisión en serie y en paralelo se puede explicar usando una analogía con las carreteras: una carretera tradicional de un único carril por cada sentido corresponde a la transmisión en serie, y una autovía con varios carriles por sentido corresponde a la transmisión en paralelo, siendo los vehículos los bits que circulan por el cable.

4.Indica las ventajas e inconvenientes del puerto serie.

VENTAJAS: Identifica el hadware diseñado para interactuar con un módem. -INCONVENIENTES: Configura conexiones de serie puede requerir conocimiento de un experto

5.Enumera los periféricos que conozcas que utilicen el puerto serie del ordenador. ¿De qué color suele ser el puerto serie?

El teclado, el ratón y el escáner suelen ser de color verde

6.Enumera los periféricos que conozcas que utilicen el puerto paralelo del ordenador.

Conexión de impresoras, Unidades de lectura para discos y los Escáneres

7.El puerto PS/2, ¿es un puerto serie o paralelo? ¿Para qué se utiliza?

- Es un puerto serial, se suele utilizar para conectar el teclado y el ratón

8.¿Para qué se utiliza el puerto USB? ¿Cuáles son sus características principales?

Un puerto USB permite conectar hasta 127 dispositivos. Actualmente es un estándar en toda computadora. Incluso se incluyen al menos dos puertos USB, o puertos USB 2.0 en los más modernos

9.Indica las diferencias principales existentes entre la versión USB 2.0 y USB 3.0.

Las diferencias son que la versión USB 3.0 trasmite los datos mas rápido que la versión USB 2.0

10.Realiza un dibujo con los diferentes tipos de conectores USB existentes actualmente.

11.¿Para qué se utiliza el puerto Firewire? Indica algunos de los periféricos que utilizan este puerto.

Firewire es un puerto de entrada/salida de datos como puede ser el puerto serie, paralelo o USB. La diferencia entre ellos básicamente son el modo en cómo transfieren la información y la velocidad con que son capaces de mantener la transferencia sostenida de datos

12.Enumera cuáles son las interfaces hoy día para la conexión de dispositivos de video.

Permiten conectar los dispositivos de video externos a la pantalla original.

13.Enumera cuáles son las interfaces hoy día para la conexión de dispositivos de audio.

Un reproductor de audio portátil es un dispositivo móvil que permite al usuario escuchar sonidos previamente grabados. Estos reproductores por lo general usan baterías como fuente de alimentación

14.¿Hay alguna interfaz que envíe video y sonido a la vez?

De momento no existen ningun tipo de esos.

15.Realiza un cronograma de los diferentes interfaces de video. Para ello necesitarás buscar información de cada uno de esas interfaces y averiguar cuándo fueron lanzadas al mercado. ¿Alguna de ellas está obsoleta (se ha dejado de usar)?

Vídeo compuesto: año de introducción- 1956

Scart: año de introducción- 1977

VGA: año de introducción- 1987

DVI: año de introducción- 1999

HDMI: año de introducción- 2003

BNC: año de introducción- 2003

16.Los conectores Jack incorporan unas líneas negras en el conector, busca en internet su significado.

Las líneas negras son separadores plásticos. En un jack de 3.5 mm con dos líneas negras tienes sonido estéreo. Una parte de metal para oído izquierdo, una parte de metal para oído derecho y la punta es una conexión común a ambos oídos. -Cuando el jack tiene tres separadores plásticos, los audífonos cuentan además con micrófono. Esta presentación es para manos libres de los móviles

17.Busca en internet la señal que circula a través de cada uno de los conectores RCA.

La señal de los RCA no es balanceada por lo que corresponde generalmente a -10 dBV. Esto hace que no se utilicen profesionalmente.

18.El conector RJ-45 se utiliza para conectar un ordenador a una red pero, ¿qué dispositivos son necesarios para conectar un ordenador a internet?

Módem: Este dispositivo es el responsable de establecer la conexión física entre nuestro ordenadory la línea de transmisión (línea telefónica básica, cable, ADSL, etc.). Hay muchos modelos de módem; básicamente podemos encontrarlos de dos tipos: -INTERNO: Está instalado dentro del propio ordenador y es el modelo más habitual en los ordenadores actuales. -EXTERNO: Está fuera de la carcasa del ordenador y conectado, por cable, a uno de sus puertos externos o por conexión inalámbrica mediante wifi

19.¿Cuál de los siguientes puertos no es inalámbrico? Wifi, Bluetooth, Firewire e Infrarrojos.

El Bluetooth no es inalámbrico.

20.Verdadero o Falso:

21. Identifica cada conector1- PS/2;

2- USB;

3- Puerto PS/2;

4- Puerto paralelo;

5- Puerto de red;

6- Puerto de red;

7- Jack de entrada de audio;

8- Jack de salida de audio;

9- Jack de micrófono;

10- ;

11- Conector sata;

12- Conector sata;

13- Conector sata;

14- Audio;

15-

22. Realiza un esquema conceptual del tema que te sirva para realizar el resumen del tema1-

PS/2 para ratón: El conector PS/2 para ratón está compuesto en un chasis por 6 pines de hembra, cada uno de ellos cumple una función específica distinta. El saber cada función de los pines ayuda adetectar ciertas fallas de cual pin está causando el problema cuando un ratón está presentando fallas en su funcionamiento.

2- PS/2 para teclado: Se puede distinguir del ratón por el color. El color morado para el teclado y el verde para el ratón. También podemos encontrar el PS/2 hibrido, tanro el teclado como el ratón se conectan en el mismo lugar.

3- Puerto paralelo: Es un interfaz entre un computador y un periférico, cuya principal característica es que los bits de datos viajan juntos enviando un paquete de byte a la vex.

4- Puerto VGA: Se utiliza para denominar a: Una pantalla estándar analógica de computadora.

5- Puerto USB: Permite conectar gasta 127 dispositivos. Actualmente es un estándar en toda computadora. Incluso se incluyen al menos dos puertos USB.

6- Puerto RJ-45: Es un interfaz física comúnmente utilizada para conectar redes de computadoras con cableado estructurado.

7- Jack de entrada de audio: Se utiliza para conectar micrófonos, auriculares y otros sistemas de señal analógica a dispositivos eléctriconicos aunque sobre todo audio.

8- Jack de salida de audio: ́ ́

9- Jack de microfono

ACTIVIDAD 7

ACTIVIDAD CONECTORES Y SUS NOMBRES.

HAZ LOS SIGUIENTES TESTS, HAZ UN CAPTURA DE PANTALLA DE CADA UNO DE LOS TESTS Y LO SUBES A TU PAGINA

ACTIVIDAD 8

Busca información sobre el conector HDMI . Tipos. Utilización. Características. Ventajas sobre otros conectores de video. Imágenes .

HDMI son las siglas de «High-Definition Multimedia Interface«, que significa «Interfaz Multimedia de Alta Definición». Por lo tanto, se trata de una interfaz multimedia, de la que luego hay variantes, conectores, cables, tipos y etc., pero la esencia es esa: HDMI es una interfaz multimedia.

Actualmente, existe un consorcio que regula la especificación del HDMI, y por lo tanto con el tiempo han ido saliendo diversas versiones y revisiones que van mejorando cada vez un poco más lo que puede hacer.

En todo caso, en todas las versiones hay algunas características que comparten y que son comunes, como el hecho de que un HDMI no es capaz de transportar una señal analógica, siempre es digital, o que la distancia máxima de una conexión pasiva es de 5 metros (que es ampliable con conexiones activas, o que llevan alimentación de 5V)

HDMI mantiene el audio en su pura forma digital hasta el amplificador mientras que las conexiones de audio analógicas son más propensas a las pérdidas en función de los cables y otros componentes electrónicos del dispositivo.

Comparado con la conexión digital SPDIF, HDMI tiene un mayor ancho de banda que le permite soportar formatos de audio sin pérdida, como Dolby TrueHD y DTS-HS Master Audio, formatos no compatibles a través de conexiones SPDIF.

ACTIVIDAD 9

Compara la velocidad de los siguientes conectores : USB, SATA, FIREWIRE, THUNDERBOLT

USB: 480 Mbit/s

SATA: 6.0 Gb/s

FIREWIRE: 400 Mbps

THUNDERBOLT: 10 Gbps (1.25 GB/s)

ACTIVIDAD 10 CONTESTA A LAS PREGUNTAS QUE ENCONTRARÁS EN LA SIGUIENTE DIRECCION

ACTIVIDAD 11

1.- Cómo es el conector ATX, de donde a donde va?. ¿Cuántos pines tiene?. ¿Qué tensiones podemos encontrar en este conector?.

El conector ATX de 20/24 pines: Es el que alimenta a la plac.El conector ATX de 20/24 pines: Es el que alimenta a la placa madre. El conector"ATX P4": se conecta a la placa madre y es reservado exclusivamente a la alimentación del procesador, sinél es imposible iniciar el PC

2.- Describe el conector serie y el conector paralelo (forma, nº de pines). Qué otros nombres recibe.

El puerto serie también es conocido como puerto COM y tiene principal utilidad en las comunicaciones.Consta de 9 pines y transmite los datos uno tras otro en un mismo canal (en serie).Se utiliza sobre todo para configurar y actualizar algunos dispositivos como routers o consolas de comunicaciones. A día de hoy está en desuso.Conocido también como LPT y también se utiliza para comunicaciones. Tiene 25 pines.Este puerto es una mejora del puerto serie. Transmite un grupode datos de forma simultánea por varios canales (en paralelo)

Hoy en día está en deshuso porque estaba destinado a las impresoras antiguas, de ahí que tambien se le conozca como puerto de impresión

3.- El conector Fireware qué utilidad tiene?

Es un tipo de conexión para diversas plataformas, destinado a la entrada y salida de datos en serie a gran velocidad. Suele utilizarse para la interconexión de dispositivos digitales como cámaras digitales y videocámaras a computadoras. Existen cuatro versiones de 4, 6, 9 y 12 pines. En el mercado doméstico su popularidad ha disminuido entre los fabricantes de hardware, y se ha sustituido por la interfaz USB en sus versiones 2.0 y 3.0, o la interfaz Thunderbolt, aunque es ampliamente utilizado en automatización industrial, industria militar y para el entorno profesional.

4.- Cómo se llaman los conectores de datos que van de la placa base al disco duro. El antiguo y el moderno. ¿Cómo se llama el conector de energía del disco duro?

Sata y sas Ide

5.- Si queremos conectar una tarjeta gráfica antigua la conectaremos en un slot llamado APG y si es una tarjeta gráfica moderna en el slot llamado PCI EXPRES

6.- Qué dos nombres reciben el conector de color verde y morado donde se conectan el ratón y el teclado.

PS2 o puerto PS2

7.- Dí el nombre de tres conectores de salida de video. Entre ellos cuál es el mejor?. De ellos uno, tiene solo salida analógica, cual es?

HDMI , VGA ,DVI El mejor es el HDMI. El DVI

8.- Cómo se llaman los zócalos donde se conecta la memoria RAM. Los zócalos o slots donde se conectan tarjetas supletorias (de red, salidas de USB, etc) se llaman:

DIMM

9.- Cómo se llama el conector de ethernet. Descríbelo.

RJ45: ambién llamado puerto Ethernet. En tanto el puerto cuándo no se encuentra en la computadora, es decir, sino que se encuentra en la pared se le llama roseta de pared, también Jack UTP ó Jack RJ45.

10.- Nombra los diferentes tipos de conectores que encontramos en un ordenador.

Vga,dvi,usb, puerto paralelo,firewire/1934,ps2 minidim. Ratones y teclados, tarjeta de ;red,audio y tv

11.- Cuántos voltios nos suministra un conector USB. Di el nombre de diferentes USB según el tamaño.

De 4.1 a 5.25Memoria USB 1.0 Puede funcionar a una capacidad hasta 1.5 Mbps. Un Mbps quiere decir unidad de megabit por segundo, y se utiliza para la medición de un conjunto de datos equivalentea 1.000 Kilobits por segundo. Memoria USB 1.1 Funciona a capacidad hasta 12 Mbps Memoria USB 2.0 Su funcionamiento máximo puede ser hasta 480 Mbps. Memoria USB 3.0 Puede llegar a alcanzar hasta 4.8 Mbps de funcionamiento máximo Según su capacidad están clasificadas en : Memoria USB 1 GB.

12.- Cómo son los conectores que se utilizan para conectar los ventiladores.

CPU_FAN, CHASIS FAN

13.- Qué diferencia hay entre los conectores IDE y el FDD. Qué se conecta en estos conectores?

Los disquetes o floppy disc (discos flexibles) son unidades de almacenamiento. Las disqueteras son los periféricos con los que se accede a ese tipo de unidades de almacenamiento.Los primeros disquetes utilizado en la informática eran de 8 pulgadas de diámetro (unos 20 centímetros) y podía almacenaruna pequeña cantidad de datos comparados con lo que sacaron más adelante las disqueteras y disquetes de 5¼ pulgadas. Estas utilizaban la misma tecnología de base y se llegaron a fabricar en varias versiones, siendo las más populares y con una capacidad de 360 Kbyte Hablamos de las disqueteras de 3¼ que vienen en serie en los PC aquí veremos cómo es una disquetera.

14.- Qué son tarjetas PCMCIA, para qué sirven?

Es el acrónimo de Personal Computer Memory Card International Association: "Asociación Internacional de Tarjetas de Memoria para Computadoras Personales".Existen muchos tipos de dispositivos disponibles con formato de tarjeta PCMCIA: módems, tarjetas de sonido, tarjetas de red.sirve para conectar multiples cosas. Mas bien es algo parecido a un puerto usb, porque conectas accesorios en el. Por ejemplo, hay modems, tarjetas de red alambrica e inalambricas, tarjetas de memoria, creo hay discos duros para este puerto, puertos usb, tarjetas para captura de video, sonido, etc etc. En fin es un puerto para ampliar o agregar alguna funcion a la lap, si no cuentas con un modem pues lo agregas ahi, o bien si no cuentas con tarjeta de red igual ahi le conectas una, o si solo tienes dos puertos usb en tu lap y necesitas o quieres mas tambien agregas mas con una tarjeta de estas. PCMCIA es solo la interfaz de conexion, como existe el USB, IEEE, etc.

15.- Para el sonido suelen tener los ordenadores tres conectores. de colores diferentes, dí cuáles son y que se conecta en ellos.

Las clavijas que se conectan a ellos que nombre reciben.
